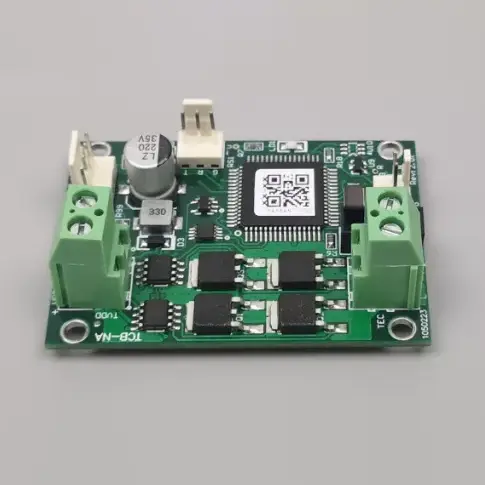

X-Meritan అనేది ప్రామాణిక కూలర్ల సరఫరాదారు కోసం ప్రొఫెషనల్ చైనా నాణ్యత TCB-NA ఉష్ణోగ్రత కంట్రోలర్. అధిక ధర-పనితీరు మరియు విశ్వసనీయత కోసం రూపొందించబడిన, హై ప్రెసిషన్ TCB-NA టెంపరేచర్ కంట్రోలర్ బోర్డ్ లేజర్ డయోడ్లు మరియు వివిధ స్మార్ట్ గృహోపకరణాలను స్థిరీకరించడానికి ఒక ఆదర్శవంతమైన పరిష్కారం. చైనాలో మా స్థాపిత తయారీ నైపుణ్యాన్ని ఉపయోగించుకోవడం ద్వారా, X-Meritan గ్లోబల్ పార్టనర్లకు ఉష్ణోగ్రత నియంత్రణ కోసం మన్నికైన TCB-NA సెమీకండక్టర్ కూలర్ బోర్డ్ను అందిస్తుంది, ఇది యాక్సెస్ చేయగల ధరతో ఫంక్షనల్ పాండిత్యాన్ని సమతుల్యం చేస్తుంది.
చైనా సరఫరాదారుగా X-మెరిటన్ ఉత్పత్తి చేసిన స్టాండర్డ్ కూలర్ల కోసం TCB-NA టెంపరేచర్ కంట్రోలర్ అనేది సాధారణ పారిశ్రామిక మరియు వాణిజ్య శీతలీకరణ అవసరాల కోసం రూపొందించబడిన బహుముఖ ఉష్ణ నిర్వహణ మాడ్యూల్. స్టాండర్డ్ కూలర్ల కోసం ఈ TCB-NA టెంపరేచర్ కంట్రోలర్ ద్వి దిశాత్మక నియంత్రణ నిర్మాణం ద్వారా ఖచ్చితమైన నియంత్రణను సులభతరం చేస్తుంది, ఇది తాపన మరియు శీతలీకరణ మోడ్ల మధ్య అతుకులు లేని పరివర్తనలను అనుమతిస్తుంది. విశ్వసనీయ పరిష్కార భాగస్వామిగా, X-Meritan ఈ శ్రేణిని ప్రామాణిక విద్యుత్ సరఫరాలతో సమర్ధవంతంగా పనిచేసేలా ఆప్టిమైజ్ చేసింది, ఇది ఇప్పటికే ఉన్న హార్డ్వేర్ పర్యావరణ వ్యవస్థల్లో నేరుగా ఏకీకరణను నిర్ధారించే వినియోగదారు-స్నేహపూర్వక ASCII సీరియల్ ఇంటర్ఫేస్ను అందిస్తోంది.
|
పరామితి |
స్పెసిఫికేషన్ |
|
బోర్డు సరఫరా వోల్టేజ్ |
4.5–27V (తప్పక TEC వోల్టేజ్తో సరిపోలాలి) |
|
TEC వోల్టేజ్ |
5V–27V (తప్పక ≥ సరఫరా వోల్టేజ్ అయి ఉండాలి) |
|
TEC కరెంట్ |
0–10A |
|
ఉష్ణోగ్రత సెన్సార్ |
10K NTC (డిఫాల్ట్ B విలువ: 3950; వాస్తవ B విలువ అపరిమితంగా ఉంటుంది- సంపూర్ణ ఉష్ణోగ్రతను మాత్రమే ప్రభావితం చేస్తుంది, ఖచ్చితత్వాన్ని నియంత్రించదు) |
|
ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం |
±0.1°C |
|
ఉష్ణోగ్రత ఖచ్చితత్వాన్ని సెట్ చేయండి |
±0.1°C |
|
ఉష్ణోగ్రత కొలత పరిధి |
-30°C నుండి +147°C |
|
నియంత్రణ ఉష్ణోగ్రత పరిధి |
-20°C నుండి +100°C |
|
డిఫాల్ట్ ఫ్యాక్టరీ సెట్ టెంప్. |
25°C (అభ్యర్థనపై అనుకూలీకరించవచ్చు) |
|
కొలతలు (L × W × H) |
60mm × 42mm × 26.5mm (బోర్డ్ పైన 22mm, 1.5mm PCB మందం, పిన్స్ ≤3mm క్రింద) |
ద్వి దిశాత్మక ఉష్ణ నిర్వహణ
TEC పారామితుల యొక్క సౌకర్యవంతమైన కాన్ఫిగరేషన్తో తాపన మరియు శీతలీకరణ మోడ్లు రెండింటికి మద్దతు ఇస్తుంది, ఇది విస్తృత పరిసర పరిస్థితులు మరియు లక్ష్య ఉష్ణోగ్రతలకు అనుకూలమైనదిగా చేస్తుంది.
ప్రామాణికమైన సీరియల్ కమ్యూనికేషన్
ఉష్ణోగ్రత సెట్టింగ్లు మరియు నిజ-సమయ పర్యవేక్షణ ప్రామాణిక ASCII ప్రోటోకాల్ ద్వారా సులభంగా నిర్వహించబడతాయి, వేగవంతమైన విస్తరణ కోసం Windows HyperTerminal వంటి సాధారణ సీరియల్ సాధనాలకు అనుకూలంగా ఉంటాయి.
సమగ్ర సిగ్నల్ ఇంటర్ఫేస్
అలారం సిగ్నల్స్ మరియు "సిద్ధంగా" స్థితి కోసం అంకితమైన అవుట్పుట్లను కలిగి ఉంటుంది, TEC షట్డౌన్ కోసం నియంత్రణ ఇన్పుట్తో పాటు, మొత్తం సిస్టమ్ యొక్క భద్రత మరియు ఆటోమేషన్ సామర్థ్యాన్ని మెరుగుపరుస్తుంది.
స్థిరమైన ఆన్/ఆఫ్ నియంత్రణ
లేజర్ డయోడ్లు మరియు ప్రయోగశాల పరికరాలు వంటి సున్నితమైన భాగాలకు స్థిరమైన ఉష్ణ వాతావరణాన్ని అందించడం, విశ్వసనీయ ఉష్ణోగ్రత నిర్వహణను నిర్ధారించడానికి నిరూపితమైన నియంత్రణ పద్ధతిని ఉపయోగిస్తుంది.
అధిక ధర-పనితీరు నిష్పత్తి
భారీ-స్థాయి పారిశ్రామిక అనువర్తనాలు మరియు స్మార్ట్ ఉపకరణాల తయారీకి ఆర్థికంగా లాభదాయకమైన ఎంపికగా మిగిలిపోయినప్పుడు అవసరమైన అధిక-ఖచ్చితమైన నియంత్రణ లక్షణాలను అందించడానికి రూపొందించబడింది.
స్టాండర్డ్ కూలర్ల కోసం TCB-NA టెంపరేచర్ కంట్రోలర్ ప్రామాణిక థర్మోఎలెక్ట్రిక్ కూలర్ల కోసం రూపొందించబడిన సరళమైన ఇంకా ప్రభావవంతమైన ఆన్/ఆఫ్ కంట్రోల్ లాజిక్ను ఉపయోగించి పనిచేస్తుంది. సిస్టమ్ కనెక్ట్ చేయబడిన సెన్సార్ ద్వారా ఉష్ణోగ్రతను పర్యవేక్షిస్తుంది మరియు దాని అంతర్గత ప్రాసెసర్ ద్వారా వినియోగదారు నిర్వచించిన సెట్పాయింట్తో పోల్చి చూస్తుంది. ఈ విచలనం ఆధారంగా, కంట్రోలర్ TECకి విద్యుత్ ప్రవాహాన్ని ద్విదిశాత్మక పద్ధతిలో నిర్వహిస్తుంది, అవసరమైన విధంగా తాపన మరియు శీతలీకరణ మధ్య మారడానికి కరెంట్ను తిప్పికొడుతుంది. ఈ మోడల్ ప్రామాణిక అనువర్తనాల కోసం బలమైన స్థిరత్వాన్ని అందించినప్పటికీ, ఇది సరళత కోసం రూపొందించబడింది, శీతలీకరణ మూలకాలకు పవర్ డెలివరీని పెంచడానికి అవుట్పుట్ వోల్టేజ్ నేరుగా ఇన్పుట్ సరఫరాను అనుసరించడానికి అనుమతిస్తుంది.
ప్ర: TCB-NA కోసం సరఫరా వోల్టేజ్కు సంబంధించిన క్లిష్టమైన పరిగణనలు ఏమిటి?
A: మా అధునాతన NE లేదా NC సిరీస్ వలె కాకుండా, ప్రామాణిక కూలర్ల కోసం TCB-NA ఉష్ణోగ్రత కంట్రోలర్ అంతర్గత అవుట్పుట్ వోల్టేజ్ పరిమితిని కలిగి ఉండదు. అందువల్ల, కాంపోనెంట్ ఓవర్లోడ్ను నిరోధించడానికి సరఫరా వోల్టేజ్ మీ TEC యొక్క రేట్ వోల్టేజ్ కంటే తక్కువగా లేదా సమానంగా ఉందని మీరు నిర్ధారించుకోవాలి.
ప్ర: TCB-NA సిస్టమ్ పవర్ స్టెబిలిటీని ఎలా ప్రభావితం చేస్తుంది?
A: ఈ కంట్రోలర్ ఉపయోగించే స్విచింగ్ పద్ధతి కనెక్ట్ చేయబడిన స్విచ్చింగ్ పవర్ సప్లై యొక్క అలలను పెంచుతుంది. మీ సిస్టమ్లో విద్యుదయస్కాంత జోక్యానికి సున్నితంగా ఉండే ఇతర బోర్డులు ఉంటే, డేటా సమగ్రతను మరియు బోర్డు స్థిరత్వాన్ని నిర్వహించడానికి TCB-NAని విడిగా పవర్ చేయమని మేము సిఫార్సు చేస్తున్నాము.
ప్ర: నేను TCB-NE మోడల్ కంటే TCB-NAని ఎప్పుడు ఎంచుకోవాలి?
A: స్టాండర్డ్ కూలర్ల కోసం TCB-NA టెంపరేచర్ కంట్రోలర్ ఖర్చు-సామర్థ్యం మరియు ప్రామాణిక ఖచ్చితత్వానికి ప్రాధాన్యతనిచ్చే అప్లికేషన్ల కోసం ఖచ్చితంగా సరిపోతుంది. మీ ప్రాజెక్ట్కు గరిష్ట శక్తి సామర్థ్యం లేదా అధిక ఉష్ణోగ్రత రిజల్యూషన్ అవసరమైతే, TCB-NE సిరీస్కి అప్గ్రేడ్ చేయమని మేము సూచిస్తున్నాము.
1. అనేక పంపిణీదారుల వలె కాకుండా, X-Meritan చైనాలో దాని స్వంత ప్రత్యేక కర్మాగారాన్ని నిర్వహిస్తోంది, PCB అసెంబ్లీ నుండి ప్రతి TCB-NA యూనిట్ యొక్క తుది క్రమాంకనం వరకు మొత్తం ఉత్పత్తి ప్రక్రియను ప్రత్యక్షంగా పర్యవేక్షించడానికి మాకు వీలు కల్పిస్తుంది.
2. థర్మల్ మేనేజ్మెంట్ సెక్టార్లో అనుభవజ్ఞులైన అనుభవంతో, మేము మా కంట్రోలర్లను లేజర్ డయోడ్ మరియు మెడికల్ ఇన్స్ట్రుమెంటేషన్ పరిశ్రమల నుండి వాస్తవ-ప్రపంచ ఫీడ్బ్యాక్ ఆధారంగా ఆప్టిమైజ్ చేసాము, ఇది దీర్ఘకాలిక మన్నికకు ప్రాధాన్యతనిచ్చే హార్డ్వేర్ డిజైన్ను నిర్ధారిస్తుంది.
3. మీరు మాతో సంప్రదించినప్పుడు, హార్డ్వేర్ రూపకల్పన చేసే ఇంజనీర్లతో నేరుగా మాట్లాడతారు. TEC ఓవర్లోడ్ ప్రమాదాన్ని నివారించడానికి మేము పవర్ రిపుల్ మేనేజ్మెంట్ మరియు వోల్టేజ్ మ్యాచింగ్పై ఖచ్చితమైన సాంకేతిక మార్గదర్శకత్వాన్ని అందిస్తాము.
4. ప్రొఫెషనల్ ఓవర్సీస్ లాజిస్టిక్స్ టీమ్ను నిర్వహించడం ద్వారా మరియు స్టాండర్డ్ కాంపోనెంట్ల యొక్క స్థిరమైన ఇన్వెంటరీని నిర్వహించడం ద్వారా, మేము ప్రొక్యూర్మెంట్ సైకిల్లను సమర్థవంతంగా తగ్గించుకుంటాము మరియు సాంప్రదాయ అంతర్జాతీయ రిటైలర్ల కంటే ఎక్కువ పోటీ ధరలను అందిస్తాము.
5. మా ఉత్పత్తులు కఠినమైన పారిశ్రామిక ప్రమాణాల క్రింద తయారు చేయబడతాయి, ప్రామాణిక కూలర్ల కోసం TCB-NA ఉష్ణోగ్రత కంట్రోలర్ సంక్లిష్ట సిస్టమ్ ఏకీకరణకు అవసరమైన విద్యుదయస్కాంత అనుకూలత (EMC) అవసరాలను స్థిరంగా తీరుస్తుందని నిర్ధారిస్తుంది.
